SMPS FPS 1000W

방수 고신뢰성 FPS 1000 W

업계 최초로 공진형 방식을 산업용에 채택한 경제형 FES Series, 표준형 FLS Series, 고신뢰성 FWS Series, 옥내형 FIS Series, 방수 ·표준형 FOS Series 방수 ·고신뢰성 FPS Series를 공급하고 있으며 고객 여러분께 선택의 폭을 넓히고 사용자 편의를 도모하기 위한 광범위한 주문자 상품도 공급하고 있습니다.

FEATURES

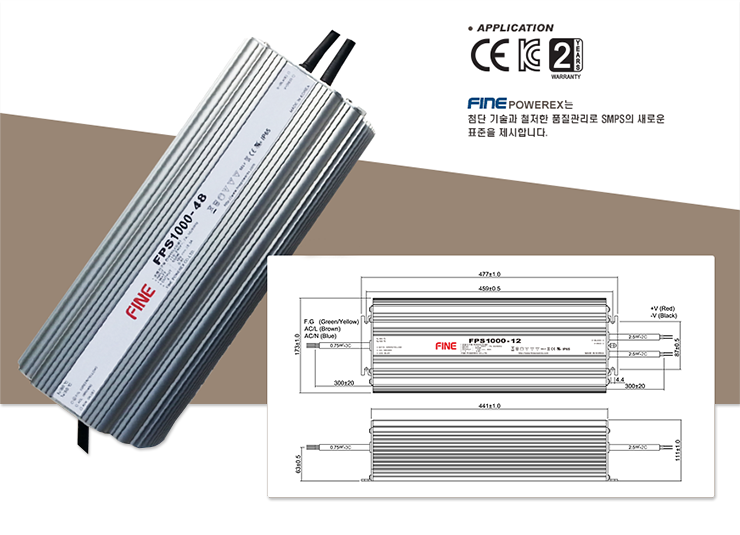

EXTERNAL VIEW

SPECIFICATIONS

Model

FPS 1000W
-12V

FPS 1000W
-24V

FPS 1000W
-36V

FPS 1000W
-48V

AC INPUT
99~305V
50/60Hz

CURRENT(A)

220V

12A / 115VAC 6A / 230VAC 5.4A / 277VAC

EFFICIENCY(typ.) [%]

220V

91%

94%

95%

POWER FACTOR

220V

PF>0.98/115VAC, PF>0.95/230VAC, PF>0.93/277VAC at full load

INRUSH CURRENT

COLD START 75A(twidth=570㎲ measured at 50% Ipeak) at 230VAC

DC OUTPUT

VOLTAGE

12V

24V

36V

48V

VOLTAGE ADJ RANGE

10.2~12.8V

20.4~25.6V

30.5~38.5V

40.8~51.2V

CURRENT

50A/83.3A(P-P)

40A/41.6A(P-P)

27.7A

20.8A

CURRENT ADJ RANGE

30~60A

20~40A

14~27.7A

11~20.8A

LINE REGULATION

±1.0%

LOAD REGULATION

±1.0%

RIPPLE & NOISE (max.)

250mVp-p

3250mVp-p

500mVp-p

OCP/OVP

OVER CURRENT
PROTECTION

95 ~ 108%

Constant current lomiting, recovers automatically after fault condition is removed

OVER VOLTAGE
PROTECTION

13.5 ~ 18V

27 ~ 34V

43 ~ 49V

55 ~ 63V

ELECTRICALLY
ISOLATION

WITHSTAND VOLTAGE

I/P-O/P:3.75KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC

ISOLATION RESISTANCE

I/P-O/P,I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃ / 70% RH

ENVIRONMENT

WORKING TEMP.

-40 ~ +70℃

WORKING TEMP.HUMIDITY

20 ~ 95% RH Non-Condensing

STORAGE TEMP.,HUMIDITY

-40 ~ +80℃,10 ~ 95% RH

TEMP. COEFFICIENT

±0.03%/℃ (0~50℃)

VIBRATION

10 ~ 500Hz, 5G 12min./1cycle, period for 72min. each along X,Y,Z sxes

SAFETY AND EMC

SAFETY REGULATION

UL8750,CAS C22.2 No.250.0-08,EN61347-1,EN61347-2-13 independent IP65
or IP67, design refer to UL60950-1

EMC

Compliance to EN55015, EN55022 (CISPR22) Class B

DIMENSION

477×173×111(L×W×H)
