SMPS FWS 350W

ANDTECH GLOBAL

SMPS FWS 350W

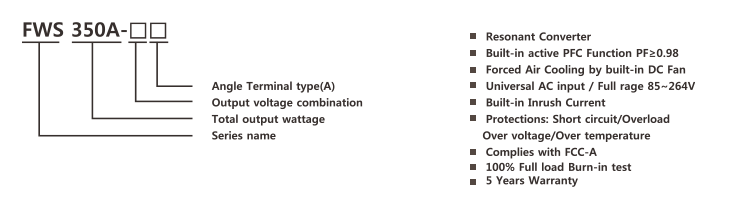

공진형 SMPS FWS 350 W

“ 6세대 SMPS ” 기술로 각광받고 있는 공진형 컨버터(Resonant Converter)를 최초로 LED조명용 산업용, 통신용, 의료기기용에 채택하여 기존방식과 비교 할 수 없는 친환경(Environmeny-Friendly), 고집적(Highly Integrated) 고효율(High Efficient), 고신뢰성(High Reliable), 소형화(Compact), 경량화(Light)를 실현한 제품이 당사의 경제형 FES Series, 표준형 FLS Series, 고역율형 FWS Series입니다.

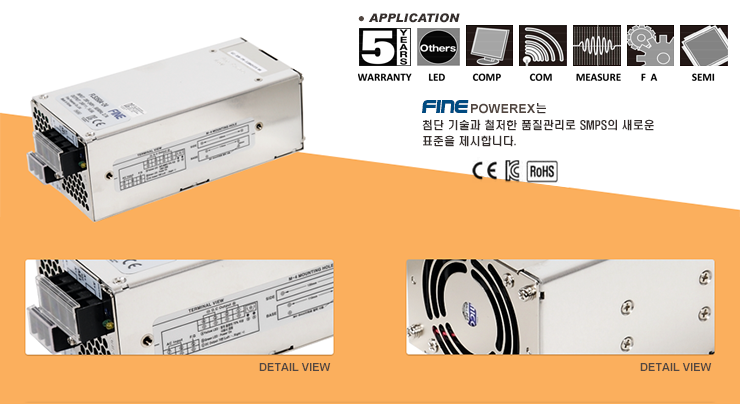

EXTERNAL VIEW
SPECIFICATIONS
Model

FWS 350W
-05V
FWS 350W
-12V
FWS 350W
-16V
FWS 350W
-24V
FWS 350W
-48V
INPUT
VOLTAGE,FREQUENCY
AC 85~264V / DC 120~370V, 47~63Hz
CURRENT(A) 220V
110V
4.4
4.4
4.4
4.4
4.4
220V
2.2
2.2
2.2
2.2
2.2
EFFICIENCY(%) 220V
110V
83
83
83
87
89
220V
86
88
88
91
91
INRUSH CURRENT(A)
20A typ(AC IN 110V, Io=100%) 40A typ(AC IN 220V, Io=100%) at cold start.
LEAKAGE CURRENT (mA)
(at 220VAC, 60Hz)
0.7 <
OUTPUT
VOLTAGE(V)
5
12
15
24
48
CURRENT(A)
70
29.2
23.2
14.6
7.3
LINE REGULATION(mV)
20
45
64
95
200
LOAD REGULATION(mV)
33
72
90
150
290
RIPPLE, NOISE(mVp-p)
100
150
150
250
300
OUTPUT VOLTAGE
ADJ. RANGE (V)
4~6
9.6~14.4
12~18
19~28
38~52
O.V.P(V)
6.25~7.25
15~17
18~21
30~35
55~64
START-UP TIME(mS)
100 Max (AC IN 187V Io=100%)
HOLD-UP TIME(mS)
10 Typ (AC IN 187V Io=100%)
PROTECTION
CIRCUIT
OVER CURRENT
PROTECTION
Works at over 110% of rating and recovers automatically
OVER VOLTAGE
PROTECTION
Works at 115 ~ 140% of rating
ISOLATION
INPUT-OUTPUT
AC 3,000V 1 minute, DC 500V 100㏁ (At RoomTemperature & Humidity)
INPUT-CASE*FG
AC 2,000V 1 minute, DC 500V 100㏁ (At RoomTemperature & Humidity)
OUTPUT-CASE
AC 500V 1 minute, DC 500V 100㏁ (At RoomTemperature & Humidity)
ENVIRONMENT
OPERATING TEMP.
AND HUMID.
-10~+50℃,20~90% RH(Non Condensing)
VIBRATION
10~55Hz at 1G 3 minutes periods, 30 minutes along X,Y and Z axis
IMPACT
10G for 20ms, Once on each X, Y and Z axis
SAFETY AND NOISE
REGULATIONS
SAFETY
REGULATION
Meets UL 1950, CSA-22.2 , EN60950
LINE CONDUCTED
RF VOLTAGE
Conducted EMI Meets FCC Class A
OTHERS

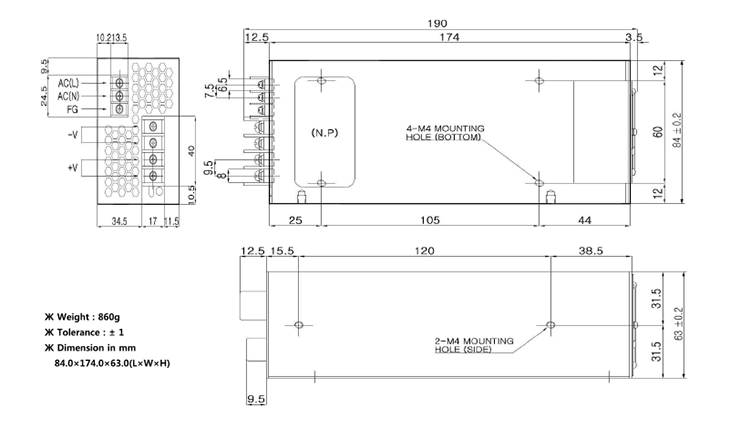

DIMENSION
84.0×174.0×63.0(L×W×H)
QUALITY ASSURANCE
5 Year Warranty
(주)화인파워렉스(FINE POWEREX CO., LTD)는 2006년 설립된 이래 다양한 응용분야(APPLICATIONS)-의료기용(MEDICAL EQUIPMENT), 통신용(COMMUNICATIONS), LED 조명용(LED LIGHTING), 산업용(INDUSTRIAL EQUIPMENT), -에 걸친 POWER SUPPLIES를 한국전력, (주)세라젬 등 국내외 유수 고객에게 납품해 온 명실공히 최고의 SMPS 전문 생산 업체입니다.
품질 (Quality)
최고의 품질로 고객만족을 실현하기 위하여, 최고의 품질, 최상의 서비스를 품질방침으로 정하고 최선의 노력을 하고 있습니다.
연구개발 (R&D)
최고의 품질을 결정짓는 첫 번의 요소는 설계입니다.
30년 이상의 설계, 생산 경험을 갖고 있는 기술진이 철저한 조사와 검토, 검증을 한 후 다양한 신뢰성 시험을 거쳐 개발을 완료합니다.
제조 (Manufacturing)
첨단화된 자동화기기를 사용하여 생산하고 있으며 고성능 자동화 시험기를 사용하여 전수 검사를 하고 있으며
전량 부하시험을 하고 있습니다.
보증 (Warranty)
저희 회사에서 생산하는 경제형 FES Series는 2년, 표준형 FLS는 3년, 고신뢰성 FWS Series는 5년 동안 무상으로 보증하여 드립니다.
사양서 내용범위내에서 사용하여 주시고 임의 개조 변조는 보증기간에 포함하지 않습니다.
